什么是磁軛？
作者：m.szokay.com 發表時間：2016/6/8 18:14:24
一、簡介：
磁軛是用硅鋼片迭制而成的軛鐵，是約束感應線圈產生的磁力線，不向外散放，使磁力線集中在磁軛所形成的矩形或圓形框內的一種結構。
二、定義：
磁軛是采用高導磁的材料制作成的U型或C型薄片疊加壓制而成的一種機械零件結構，通常與多匝繞制的通電線圈配合使用。
三、材質：
磁軛普遍采用導磁率比較高的軟鐵、A3鋼、軟磁合金來制造，在某些特殊場合，磁軛也有用鐵氧體材料來制造的。
四、使用：

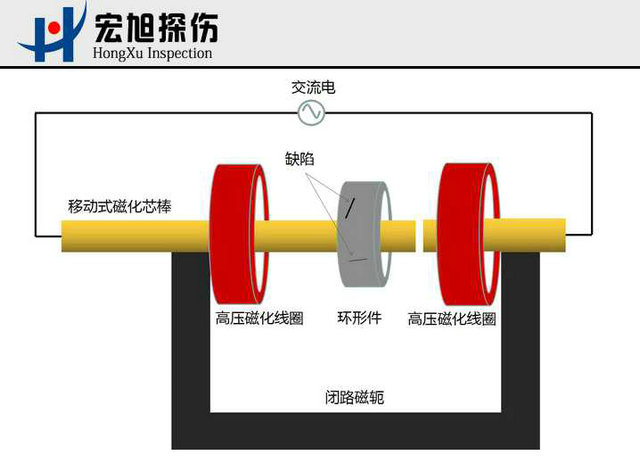

磁軛使用的地方很多，如中頻電爐中，在無損檢測中常被用到磁粉探傷儀、磁粉探傷機中，被稱為磁軛式磁粉探傷儀和閉路磁軛磁粉探傷機，主要是利用磁軛來約束磁粉探傷機和磁粉探傷儀的感應線圈產生的磁力線在規定的區域內穿過工件，并檢測出工件表面存在的缺陷如裂紋、夾雜。
五、特點：
1、防止磁力線向外擴散，減少漏磁現象；
2、用在磁粉探傷中可以避免接觸待檢工件，出現打火燒傷、過熱變形的情況。
3、疊加方式為面壓緊，使用范圍廣；
4、具有磁屏蔽的作用；
5、高強度、低噪音；
6、導磁面積大；
7、導磁效果好；
